Задача
Большая школа в Замелекесье: учебные корпуса, спортивный блок, стадион. Почти тысяча точек в восьми инженерных системах, у каждой свой подрядчик и свой интерфейс. Эксплуатации нужна одна диспетчерская, в которой видно состояние всего здания.
Решение
Подключили к АИС МИДИО восемь систем, разложили оборудование по поэтажным планам, отрисовали мнемосхемы и настроили инциденты.

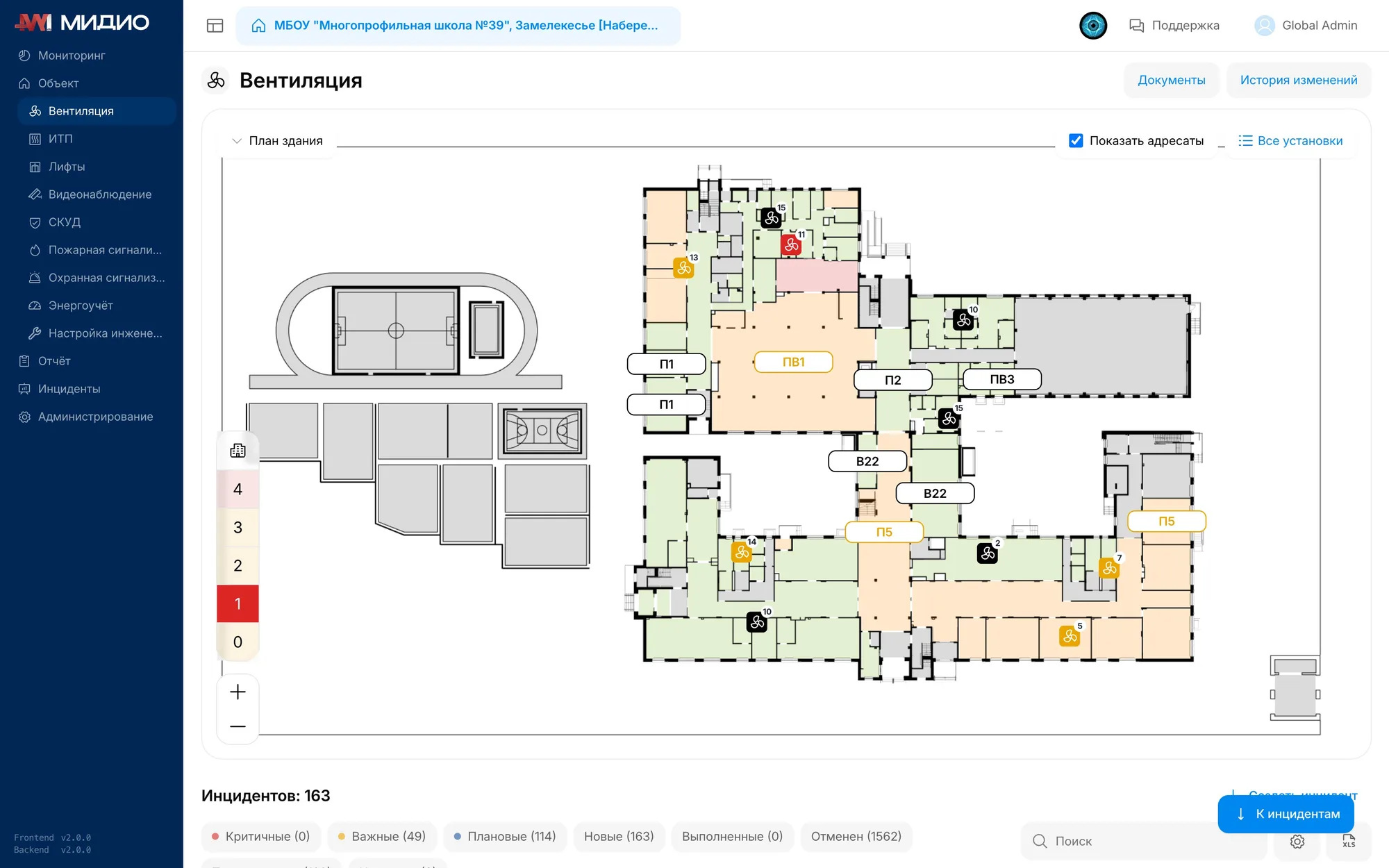

Вентиляция — 54 установки Airway: 39 вытяжных, 10 приточных и 5 приточно-вытяжных. По каждой видно режим, температуры, заслонки и аварии, а не только признак «в сети».
Типовые проблемы вентиляции, которые всплывают после подключения:
- установка стоит в аварии по защите от замерзания и не перезапускается;
- не переключён сезон: зимние уставки работают летом или наоборот;
- приходит сигнал загрязнения фильтра, а замена по регламенту не сделана: приток воздуха падает, в помещениях душно;
- связь с контроллером потеряна, при этом по бумагам установка «в работе».

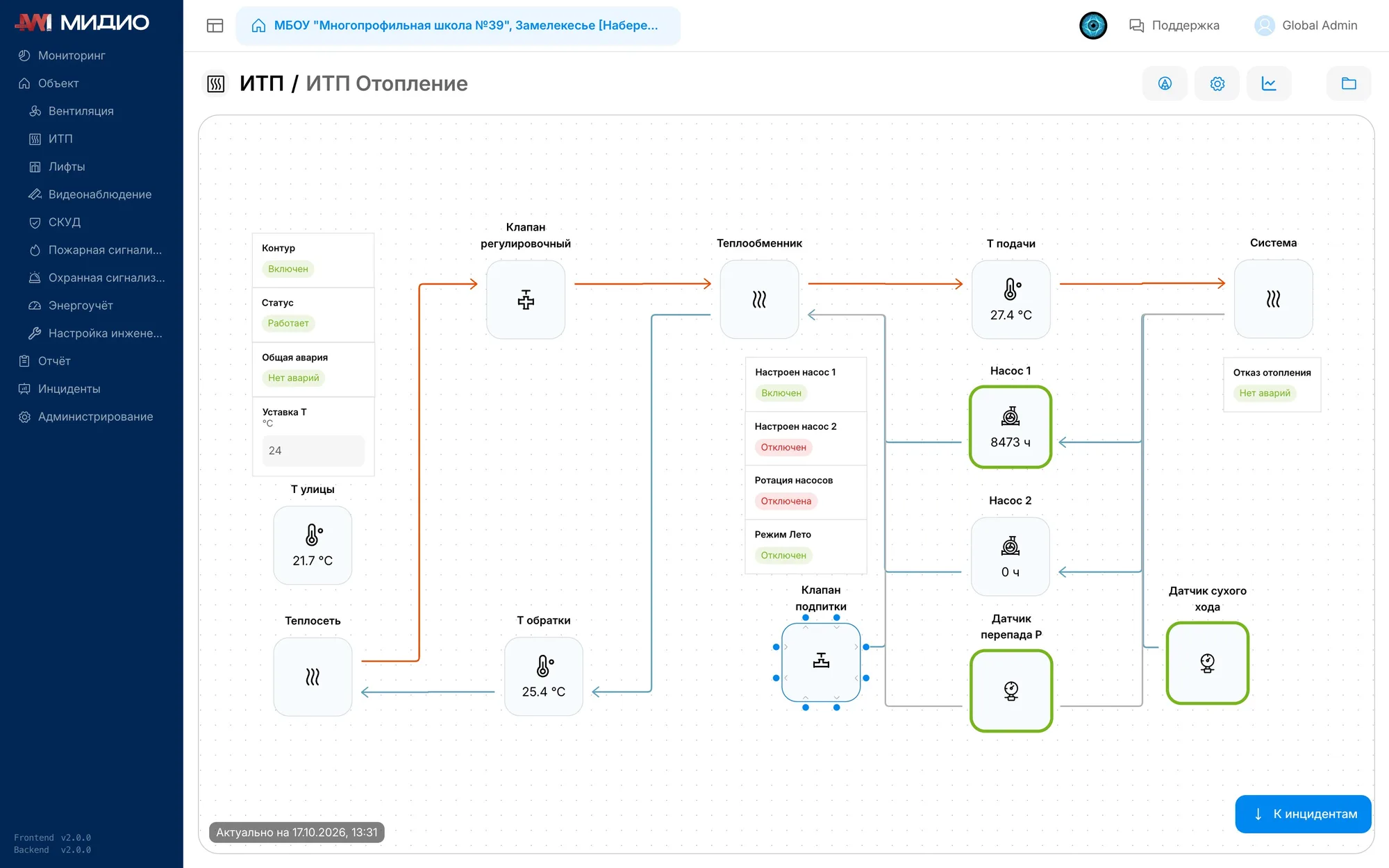

В ИТП три контура: отопление, горячее водоснабжение и калориферы вентиляции. Автоматика «ВОГЕЗ». Кроме температур и клапанов, в систему заведена наработка насосов, и она сразу показывает типовую проблему: у первого насоса 8 473 часа, у второго ноль, ротация отключена. Резерв стоит без движения и подведёт ровно тогда, когда основной насос встанет.
Остальные проблемы ИТП, которые видно сразу после подключения:
- завышенная температура обратки: перетоп и вопросы от теплоснабжающей организации;
- не работает ночное и выходное снижение, здание топится в пустые часы;
- регулирующий клапан завис в одном положении, контур держит температуру насосом;
- частая подпитка — признак утечки в контуре.

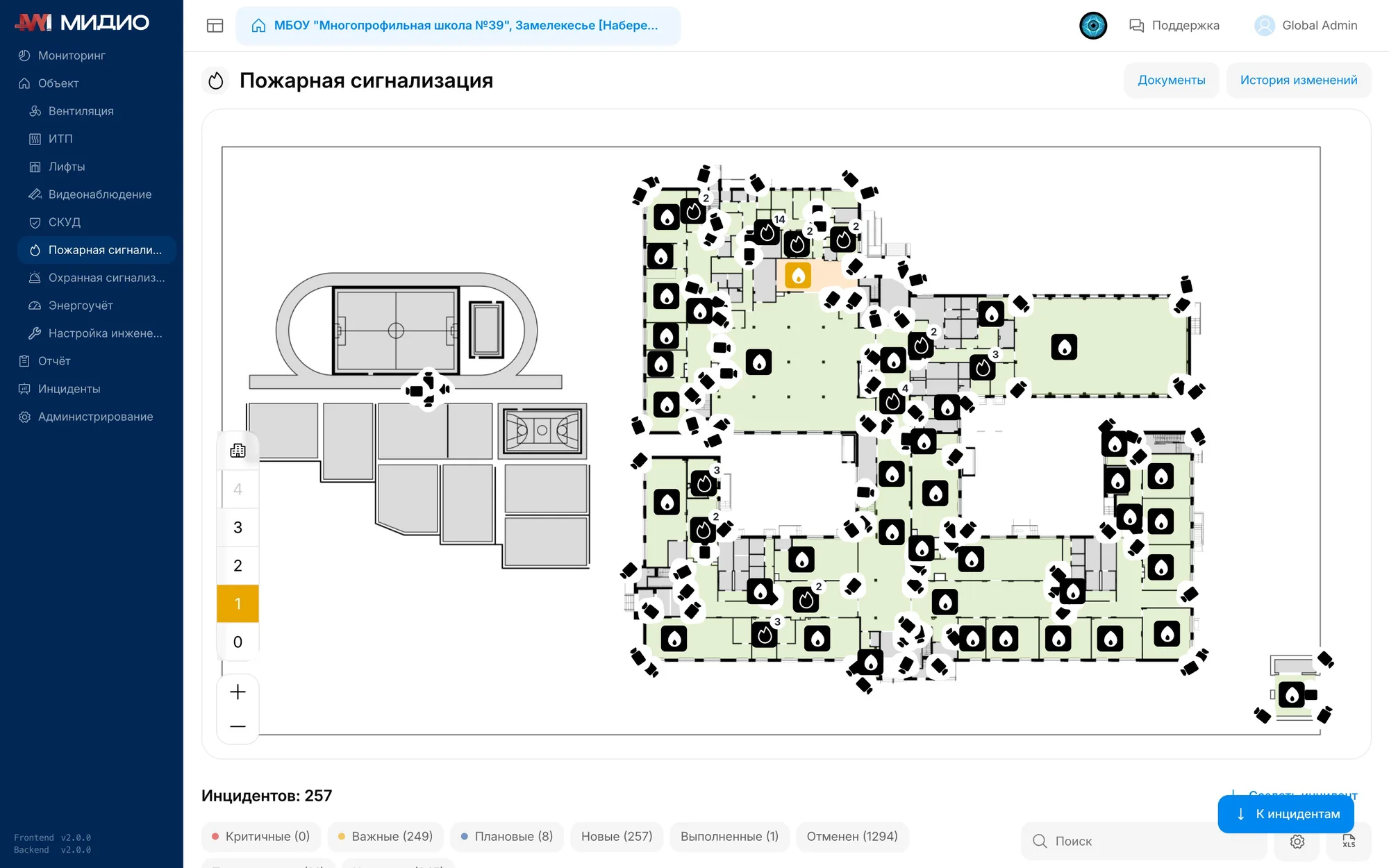

Пожарная сигнализация — 245 зон. Они разложены по плану, поэтому событие читается как «кабинет на втором этаже», а не как «тревога на объекте».

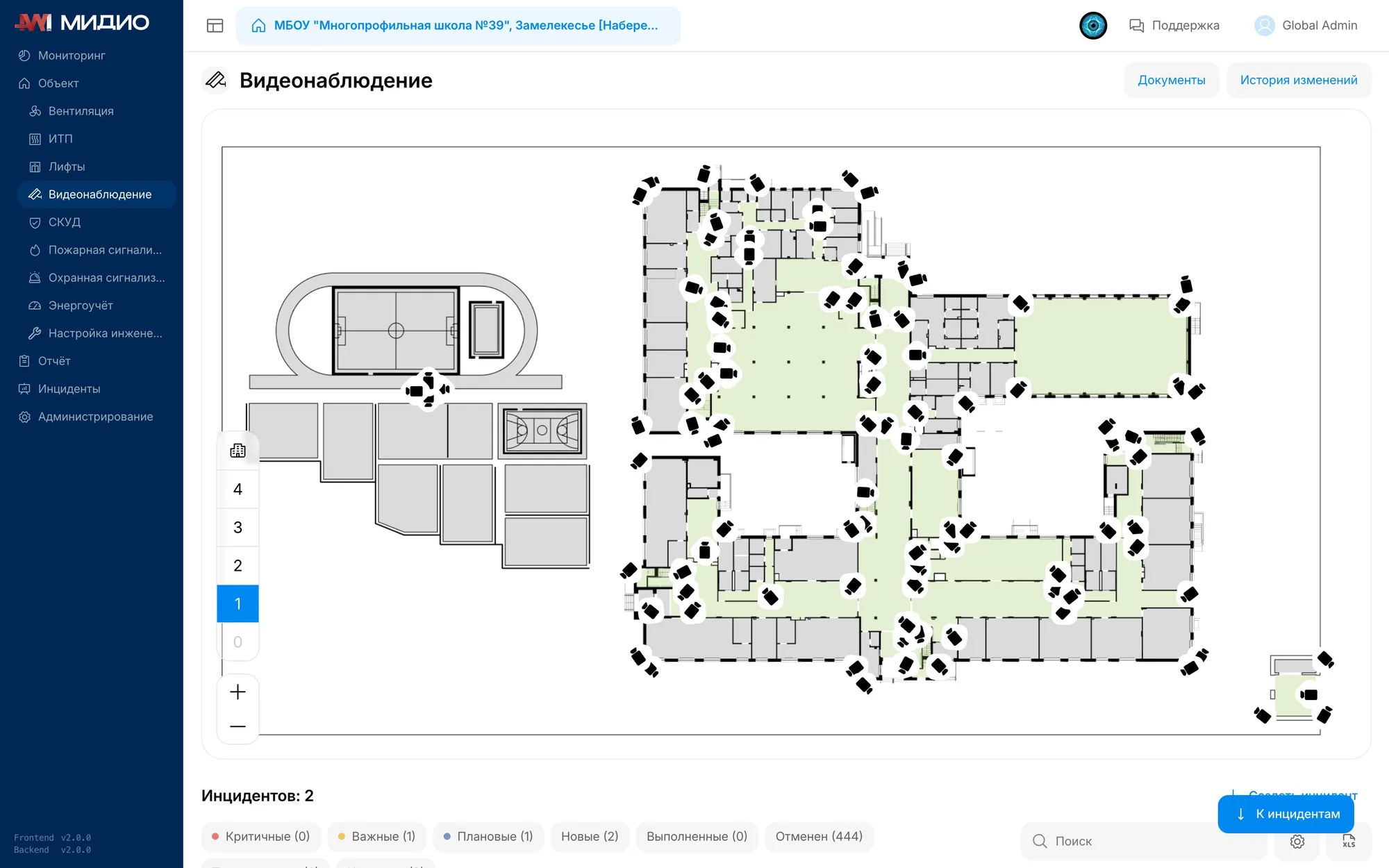

Видеонаблюдение — 181 камера РТК, которые МИДИО забирает через платформу «Интеллект X». Камеры стоят на тех же планах, что и остальные системы, и по каждой видно, онлайн она или потеряна.
Самая массовая система объекта — охранная сигнализация, 442 зоны. Вместе с пожарными зонами и камерами это больше восьмисот точек только на безопасности.
Что чаще всего всплывает по сигнализации:
- одна и та же зона регулярно даёт ложные сработки: запыление или неудачное место извещателя;
- зона в неисправности из-за обрыва или короткого замыкания шлейфа, и так неделями;
- часть зон снята с охраны или отключена после работ и обратно не поставлена;
- сработка пожарной не передаётся смежным системам: вентиляция не останавливается, лифты не опускаются, двери СКУД не разблокируются.
Какое оборудование проинтегрировали
| Система | Оборудование |
|---|---|
| Пожарная и охранная сигнализация | «Рубеж», опрос через FireSec: 245 пожарных и 442 охранные зоны |
| Видеонаблюдение | РТК: RTK-DM2VF-I3 и RTK-BL2VF-I8, 181 камера, платформа «Интеллект X» |
| СКУД | PERCo CT/L14.1, 64 точки прохода |
| Вентиляция | Airway, 54 установки |
| Энергоучёт | «Меркурий», «Тепловодомер ВСХН», «ВОГЕЗ СКМ-2» |
| ИТП | «ВОГЕЗ ВТР 310И» |
| Лифты | «Лифт-Комплекс ДС», диспетчерский комплекс «Обь» |
Своего оборудования мы не продаём: берём то, что стоит на объекте, и доводим до состояния, когда оно отдаёт данные наружу.
Результат
Восемь систем и 998 точек в одной диспетчерской. Школа в эксплуатации и работает в МИДИО сейчас: инциденты заводятся автоматически, сроки и ответственные видны по каждому.
