Задача
Центр фехтования — спортивный объект с большим залом, трибунами и тренировочными помещениями. У каждой инженерной системы свой пульт и свой подрядчик, а эксплуатации нужна одна картина объекта: что работает, что нет и куда ехать.
Решение

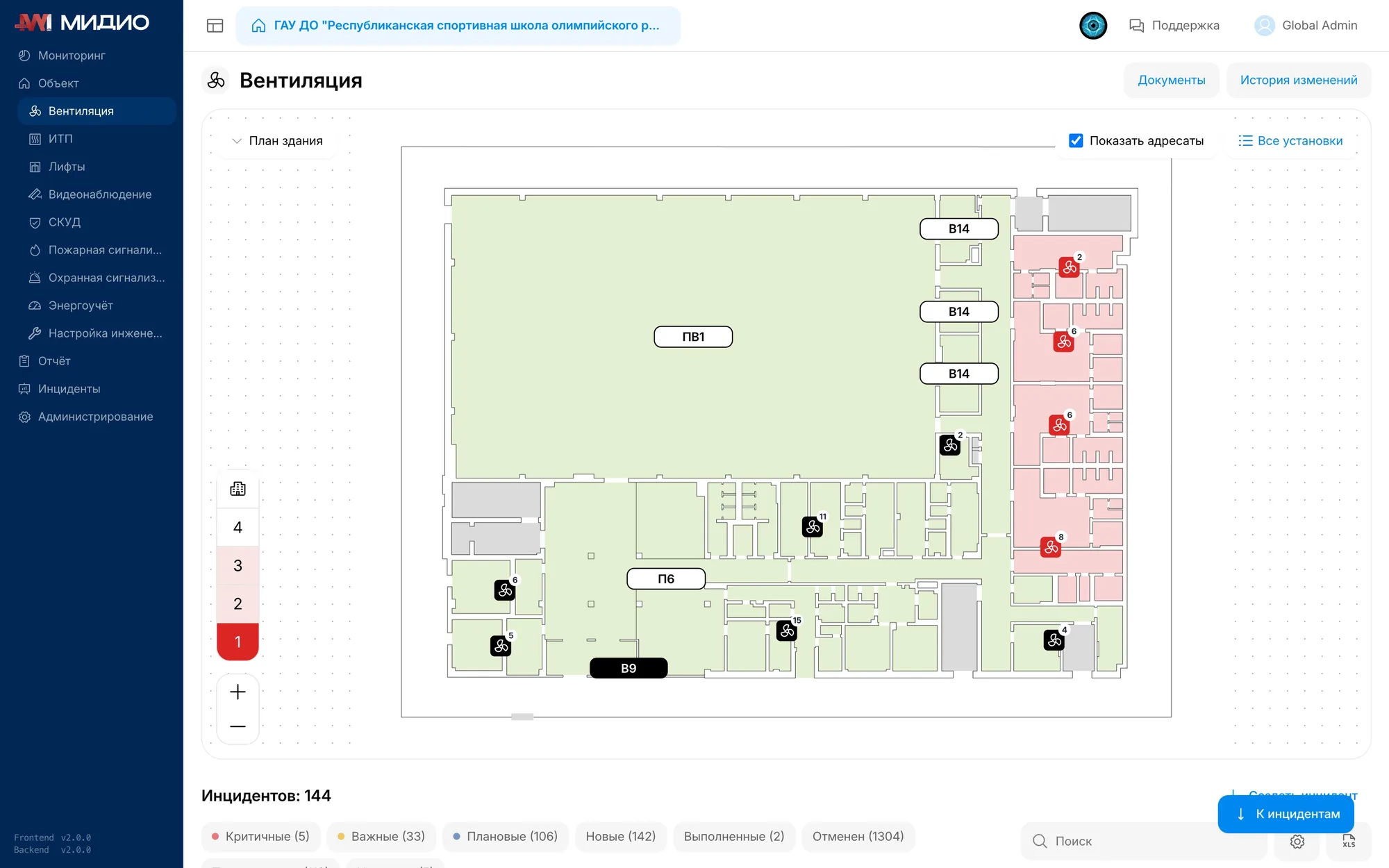

Подключили к АИС МИДИО восемь систем объекта, отрисовали поэтажные планы и мнемосхемы, настроили инциденты по каждой системе.

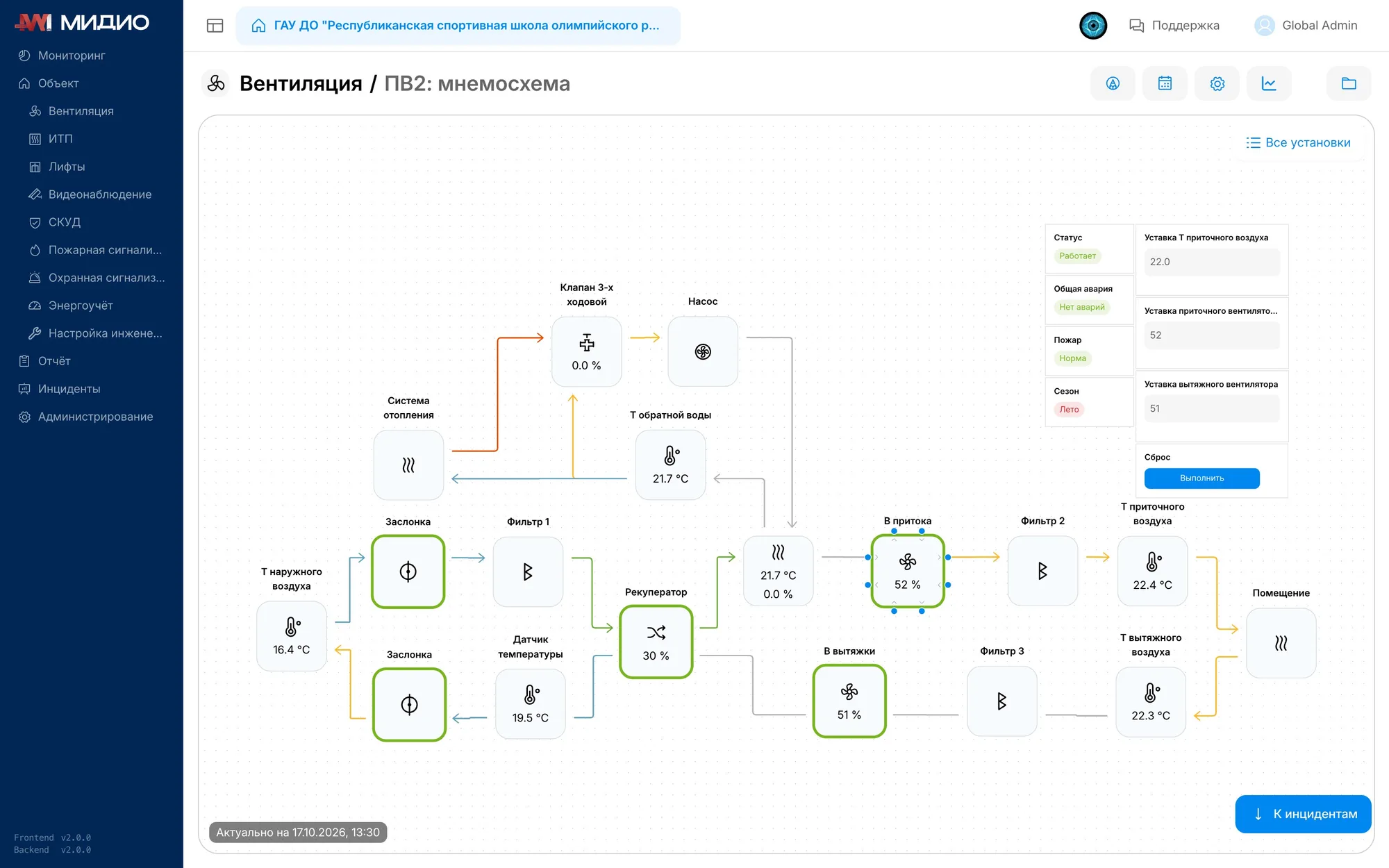

Вентиляция заведена не одним статусом «в сети», а полностью: по каждой из 40 установок Airway видно режим, температуру приточного и вытяжного воздуха, положение заслонок, работу рекуператора и насоса, уставки и аварии. Данные снимаются с трёх шкафов автоматики «Торус Волга».
Что обычно находим на вентиляции, когда она появляется в диспетчерской:
- установка стоит в аварии по защите от замерзания и не перезапускается, на объекте об этом узнают по холодным помещениям;
- не переключён сезон: зимние уставки работают летом или наоборот;
- приходит сигнал загрязнения фильтра, а замена по регламенту не сделана: приток воздуха падает, в помещениях душно;
- связь с контроллером потеряна, при этом по бумагам установка «в работе»;
- уставка в контроллере не совпадает с проектной, и это видно только рядом с фактической температурой.

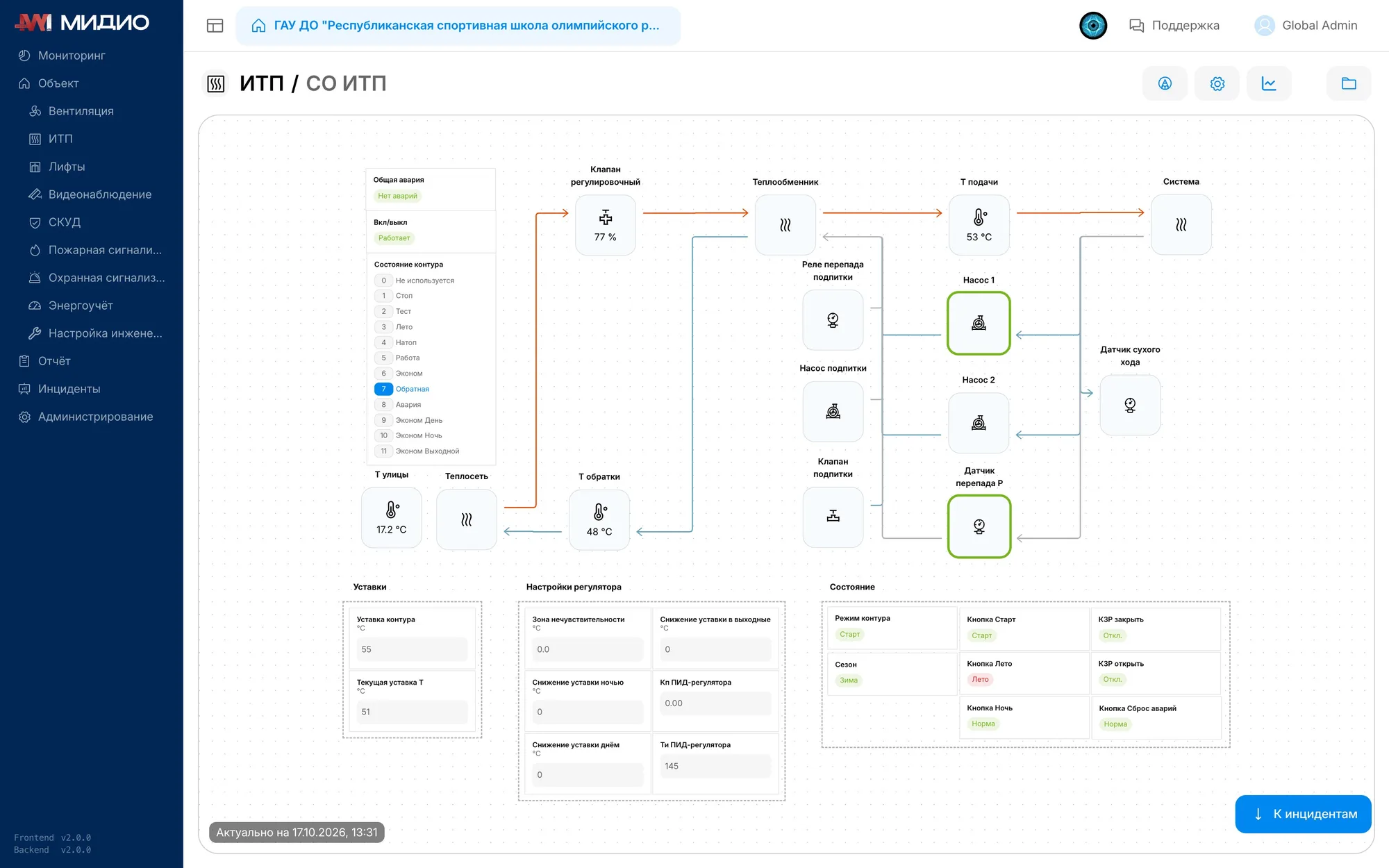

В ИТП три контура: отопление, горячее водоснабжение и калориферы вентиляции. По каждому диспетчер видит температуру улицы, подачи и обратки, положение регулирующего клапана, работу основного и резервного насосов, подпитку и датчик сухого хода. Рядом уставки и режим контура: зима или лето, снижение ночью и в выходные. Автоматика на контроллерах ОВЕН.
Типовые проблемы ИТП, которые видно сразу после подключения:
- завышенная температура обратки: перетоп и вопросы от теплоснабжающей организации;
- не работает ночное и выходное снижение, здание топится в пустые часы;
- регулирующий клапан завис в одном положении, контур держит температуру насосом;
- частая подпитка — признак утечки в контуре;
- насосы не чередуются, вся наработка уходит на один.

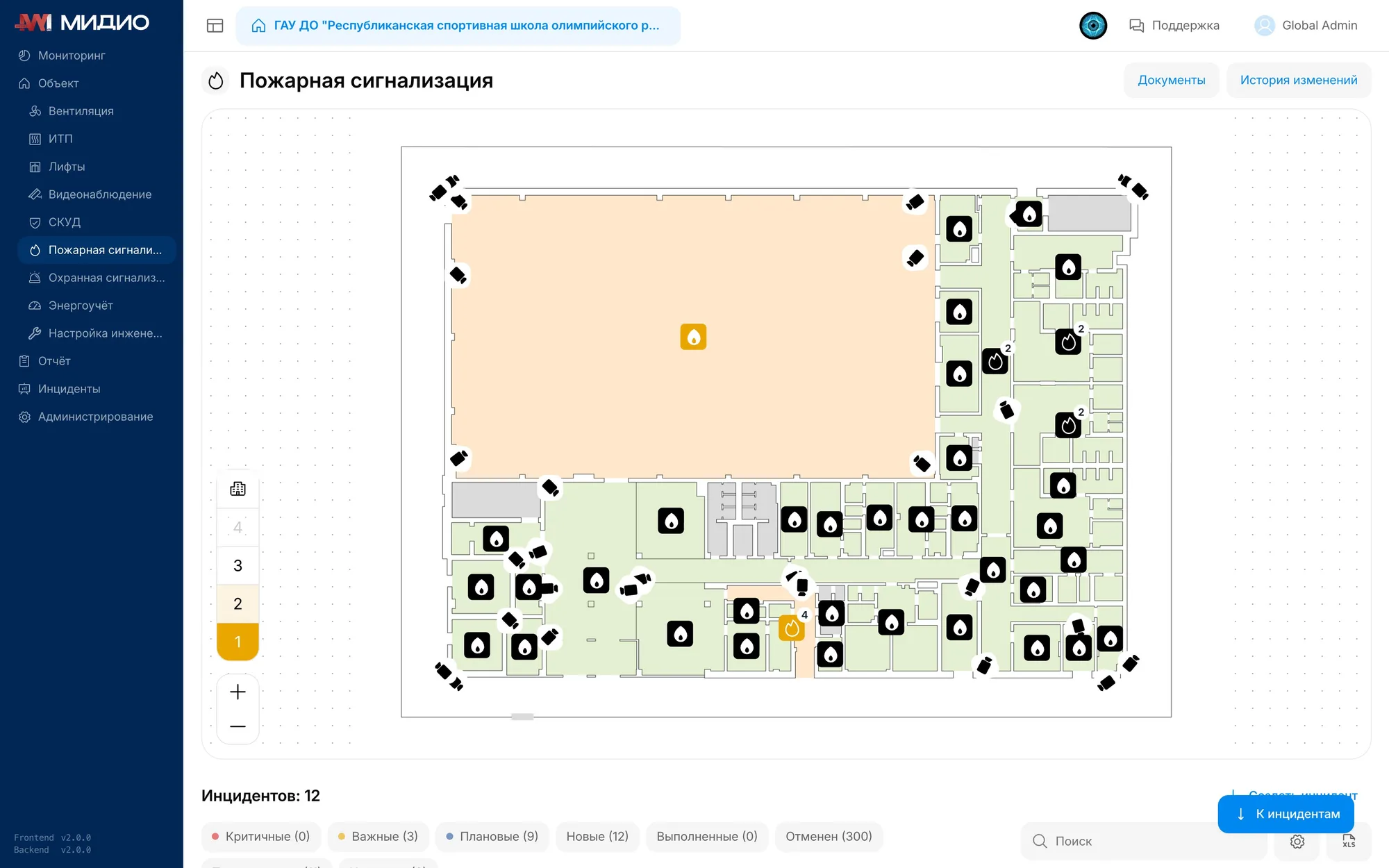

Самая массовая система объекта — пожарная сигнализация, 87 зон. Зоны разложены по плану здания, поэтому диспетчер видит, откуда пришло событие, а не общий сигнал «тревога на объекте».
Что чаще всего всплывает по пожарной сигнализации:
- одна и та же зона регулярно даёт ложные сработки: запыление или неудачное место извещателя;
- зона в неисправности из-за обрыва или короткого замыкания шлейфа, и так неделями;
- часть зон снята с охраны или отключена после работ и обратно не поставлена;
- сработка не передаётся смежным системам: вентиляция не останавливается, лифты не опускаются, двери СКУД не разблокируются.
Последний пункт — самый дорогой: оборудование есть у всех, а межсистемные сценарии проверяют единицы.
Какое оборудование проинтегрировали
| Система | Оборудование |
|---|---|
| Пожарная и охранная сигнализация | «Рубеж», опрос через FireSec: 87 пожарных и 70 охранных зон |
| СКУД | «Рубеж Страж», 26 точек прохода |
| Вентиляция | Airway, 40 установок; шкафы автоматики «Торус Волга» |
| ИТП | Контроллеры ОВЕН |
| Видеонаблюдение | Hikvision DS-2CD3745FWD-IZS, 41 камера, платформа Axxon Next |
| Энергоучёт | «Меркурий», «Декаст ВСКМ», «Термотроник ТВ7-М» |
| Лифт | «Лифт-Комплекс ДС», диспетчерский комплекс «Обь» |
Своего оборудования мы не продаём: берём то, что стоит на объекте, и доводим до состояния, когда оно отдаёт данные наружу.
Результат
Восемь систем и 279 точек в одной диспетчерской. Объект в эксплуатации и работает в МИДИО сейчас: инциденты заводятся автоматически, сроки и ответственные видны по каждому.
