Задача
Новое здание театра на берегу Кабана: зрительные залы, сцена, репетиционные, восемь этажей. Девять инженерных систем и больше шести тысяч точек. Нужно было собрать всё это в одну диспетчерскую, чтобы эксплуатация видела здание целиком, а не девять отдельных экранов.
Решение
Подключили к АИС МИДИО все системы объекта, интегрировали оборудование, отрисовали поэтажные планы и мнемосхемы, настроили инциденты, отчёты и план обслуживания.

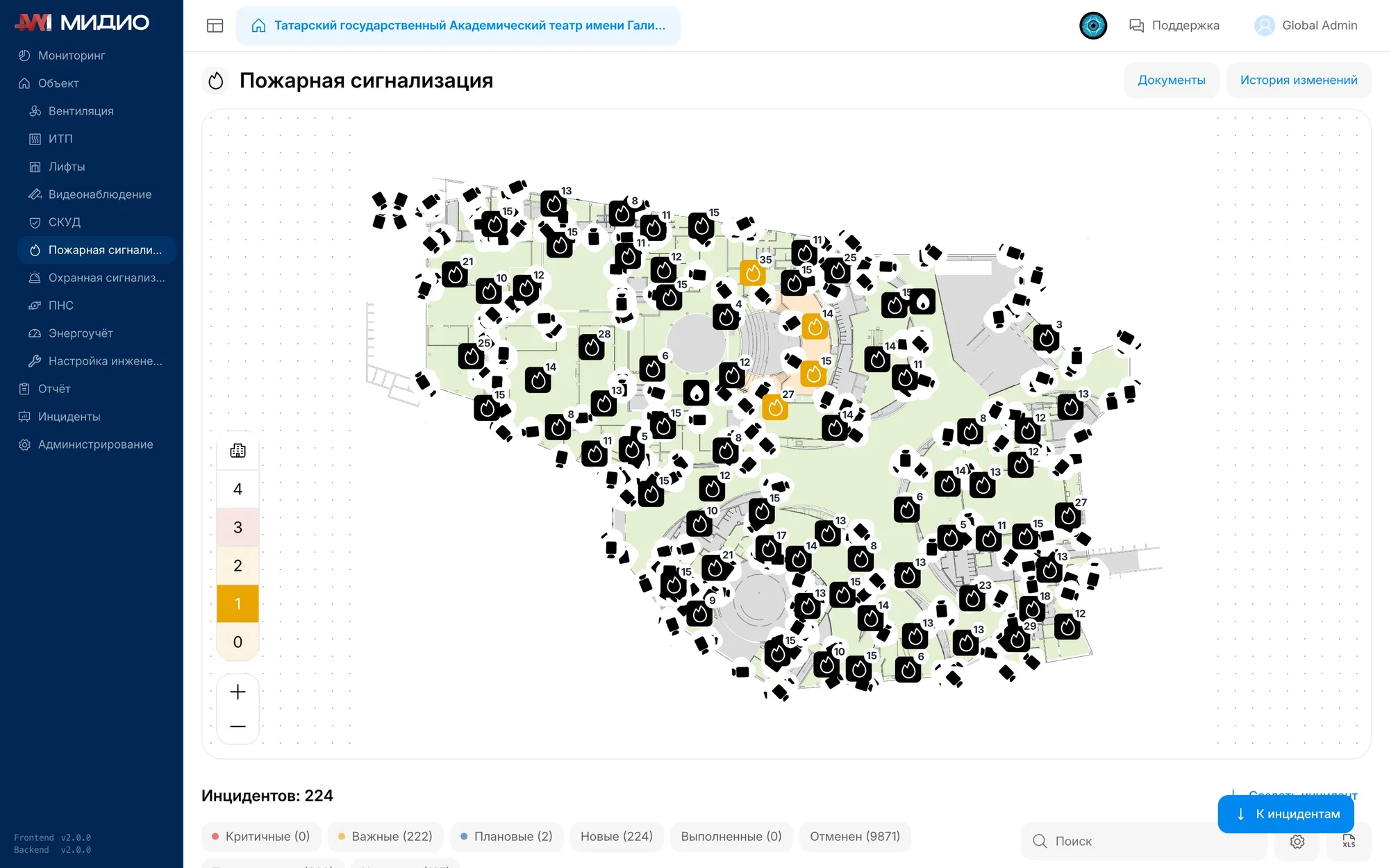

Пожарная сигнализация — самая массовая система театра и самая крупная среди всех наших объектов: 4 320 датчиков. Здесь заведён каждый извещатель, а не зона целиком, поэтому событие приходит не «по зданию» и даже не по шлейфу, а с конкретного датчика: конкретный ярус, конкретное помещение за сценой.
Что чаще всего всплывает по сигнализации:
- один и тот же извещатель регулярно даёт ложные сработки: запыление или неудачное место установки;
- датчик в неисправности из-за обрыва или короткого замыкания шлейфа, и так неделями;
- часть устройств снята с охраны или отключена после работ и обратно не поставлена;
- сработка не передаётся смежным системам: вентиляция не останавливается, лифты не опускаются, двери СКУД не разблокируются.

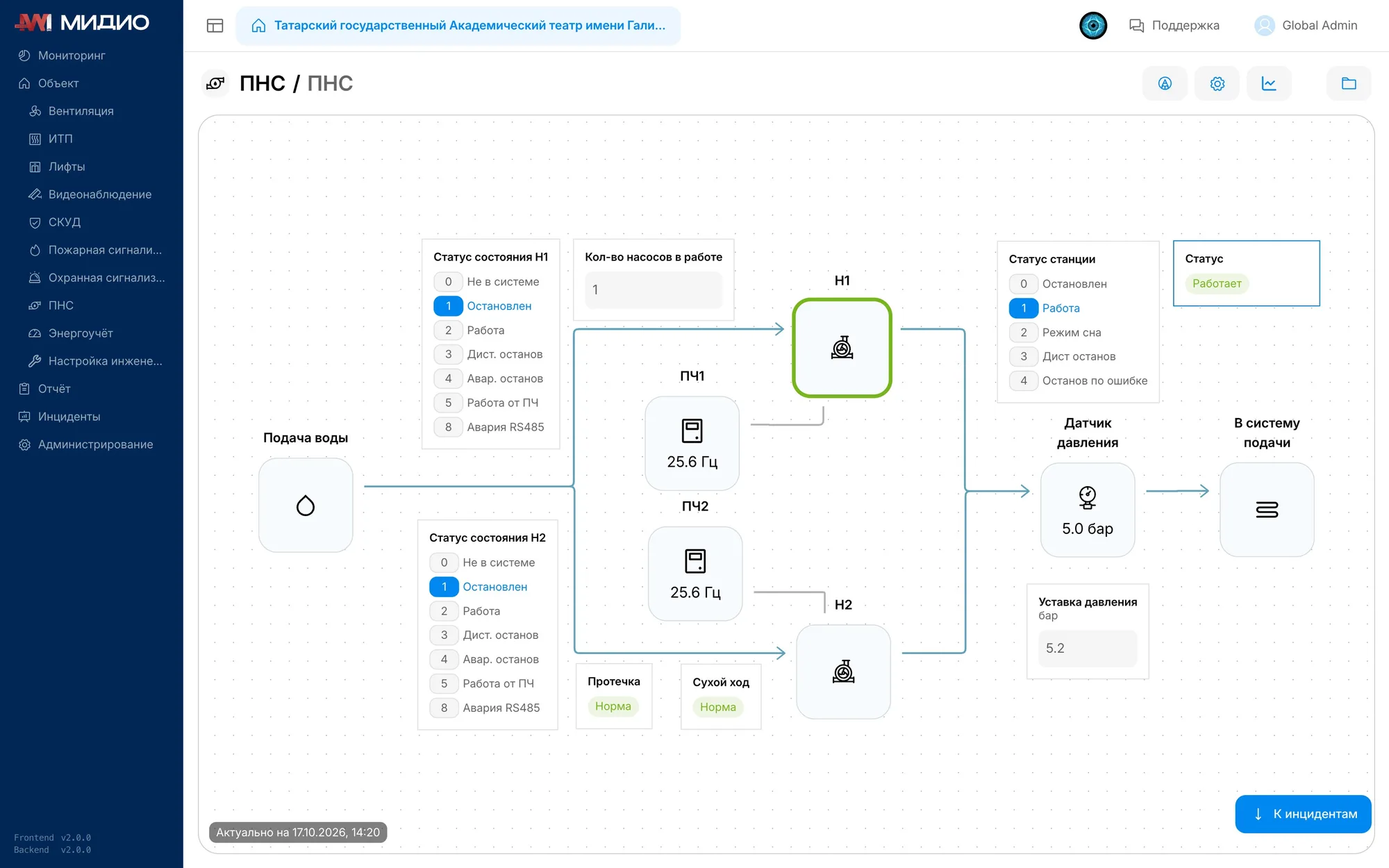

У театра есть система, которой нет на школах и садиках, — повысительная насосная станция. В МИДИО по ней видно статус станции и каждого насоса, частоту преобразователей, фактическое давление в системе и уставку, а также защиты: протечка и сухой ход. Для здания такого размера это вопрос водоснабжения верхних этажей и пожарного запаса.
Вентиляция — 275 точек, мнемосхемы сделаны по каждой крупной установке. ИТП — три контура: отопление, горячее водоснабжение и калориферы вентиляции на автоматике «Теплосила».
Типовые проблемы, которые видно сразу после подключения:
- вентиляционная установка стоит в аварии по защите от замерзания и не перезапускается;
- приходит сигнал загрязнения фильтра, а замена по регламенту не сделана: приток воздуха падает;
- завышенная температура обратки в ИТП: перетоп и вопросы от теплоснабжающей организации;
- насосы не чередуются, вся наработка уходит на один.
Какое оборудование проинтегрировали
| Система | Оборудование |
|---|---|
| Пожарная сигнализация | «Рубеж», опрос через FireSec: ИП 212-149, ИП 101-52-PR, ИПР 513-11ИКЗ-А-R3, УДП 513-11ИКЗ-R3, 4 320 датчиков |
| Охранная сигнализация | «Рубеж», 184 зоны |
| Видеонаблюдение | RVi: RVI-2NCD5459, RVI-2NCT5459, RVI-2NCZ84640, RVI-2NCT4489, 873 камеры, платформа «Интеллект» |
| СКУД | контроллеры Parsec, 811 точек прохода через «Интеллект» |
| Вентиляция | 275 точек, мнемосхемы по установкам |
| ИТП | «Теплосила TTR»: отопление, ГВС, вентиляция |
| Лифты | «Лифт-Комплекс ДС», диспетчерский комплекс «Обь», 24 лифта |
| Энергоучёт | «Термотроник ТВ-7» по теплу, «Пульсар М» по воде |
| Повысительная насосная станция | два насоса с частотными преобразователями |
Своего оборудования мы не продаём: берём то, что стоит на объекте, и доводим до состояния, когда оно отдаёт данные наружу.
Результат
Девять систем и 6 493 точки в одной диспетчерской — самый крупный объект в системе. Театр работает в МИДИО сейчас: с момента запуска система зафиксировала и провела по регламенту 1 502 инцидента.
