Задача
Пятиэтажная поликлиника в жилом квартале: кабинеты врачей, диагностика, регистратура, ежедневный поток пациентов. Для такого объекта воздух и тепло — это условие приёма, а не комфорт. Нужно, чтобы эксплуатация видела состояние инженерии по всему зданию, а не обходила этажи.
Решение
Подключили к АИС МИДИО восемь систем, разложили оборудование по планам всех пяти этажей, отрисовали мнемосхемы и настроили инциденты.

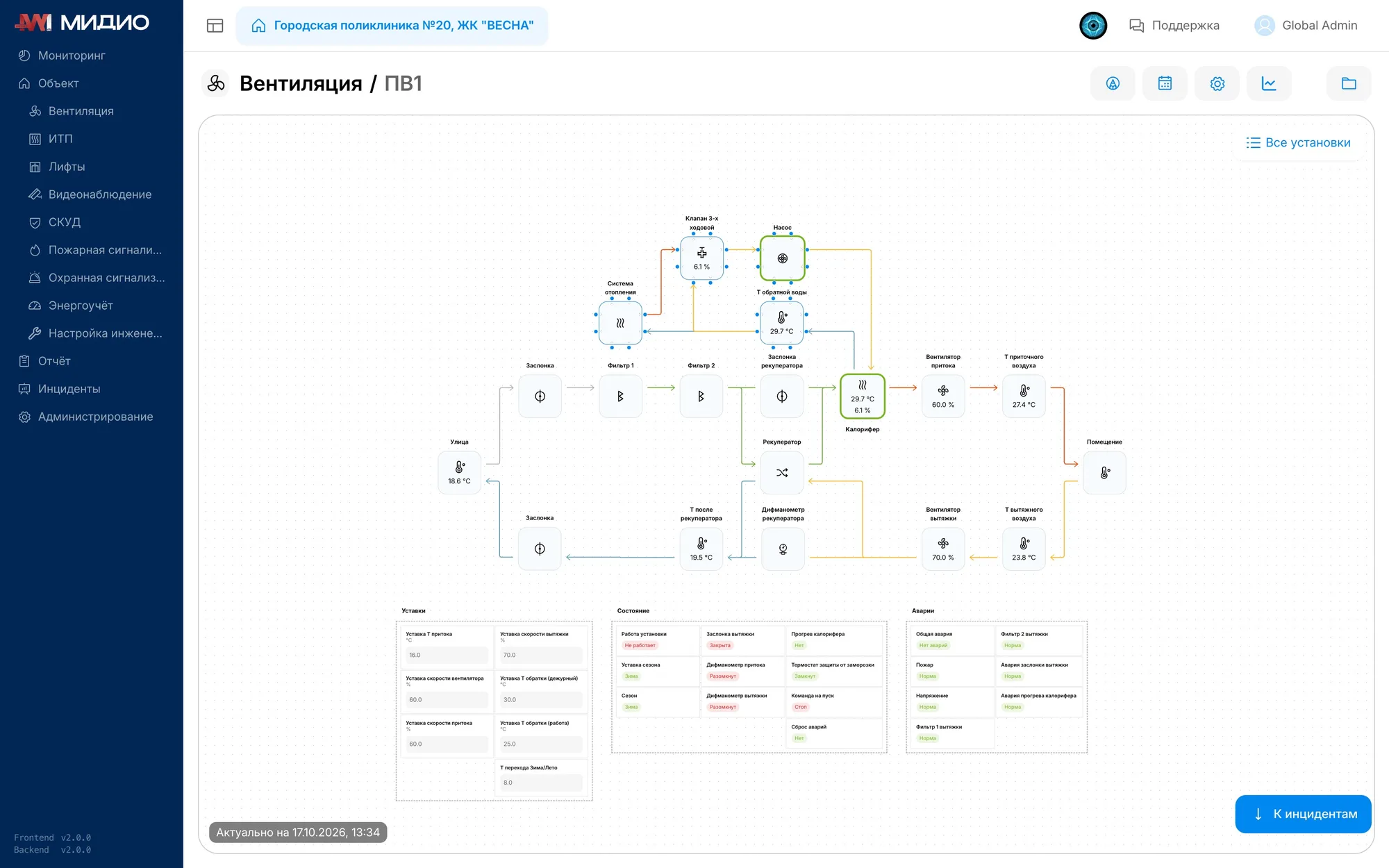

Вентиляция — 65 установок Airway, больше чем на любом другом нашем социальном объекте: 41 вытяжная, 23 приточные и одна приточно-вытяжная. По каждой видно температуры наружного, приточного и вытяжного воздуха, скорости вентиляторов, положение заслонок и работу рекуператора.
Отдельно заведены вещи, по которым обычно и выясняется, что установка «работает» только на бумаге: дифманометры притока и вытяжки, термостат защиты от замерзания, прогрев калорифера, уставки сезона и температура перехода зима-лето.
Типовые проблемы вентиляции:
- установка стоит в аварии по защите от замерзания и не перезапускается;
- не переключён сезон: зимние уставки работают летом или наоборот;
- приходит сигнал загрязнения фильтра, а замена по регламенту не сделана: приток воздуха падает, в кабинетах душно;
- связь с контроллером потеряна, при этом по бумагам установка «в работе».

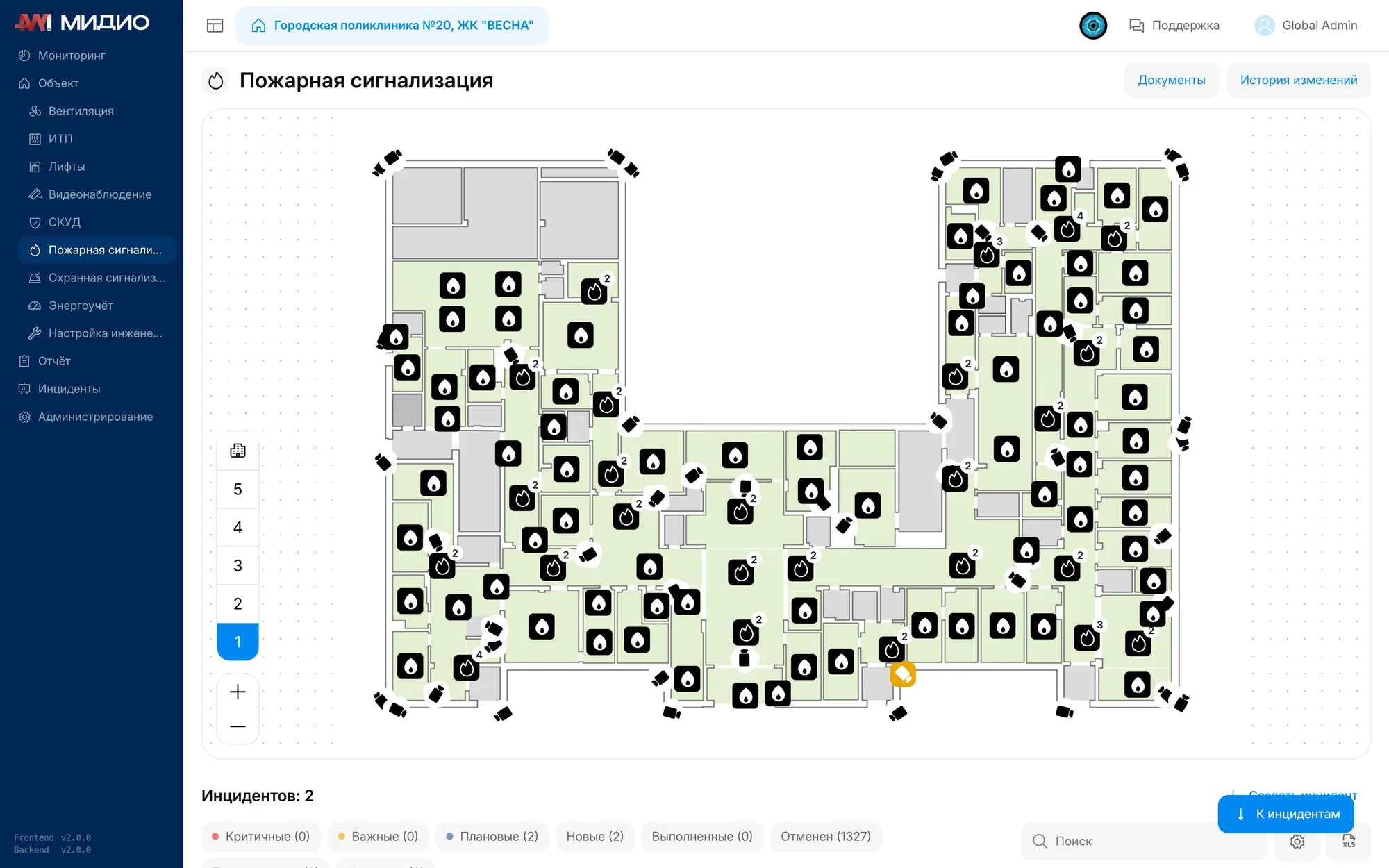

Пожарная сигнализация — 390 зон, самая массовая система объекта. Планы сделаны по каждому из пяти этажей, поэтому событие читается как конкретный кабинет, а не как здание целиком.
Что чаще всего всплывает по сигнализации:
- одна и та же зона регулярно даёт ложные сработки: запыление или неудачное место извещателя;
- зона в неисправности из-за обрыва или короткого замыкания шлейфа, и так неделями;
- часть зон снята с охраны или отключена после работ и обратно не поставлена;
- сработка не передаётся смежным системам: вентиляция не останавливается, лифты не опускаются, двери СКУД не разблокируются.

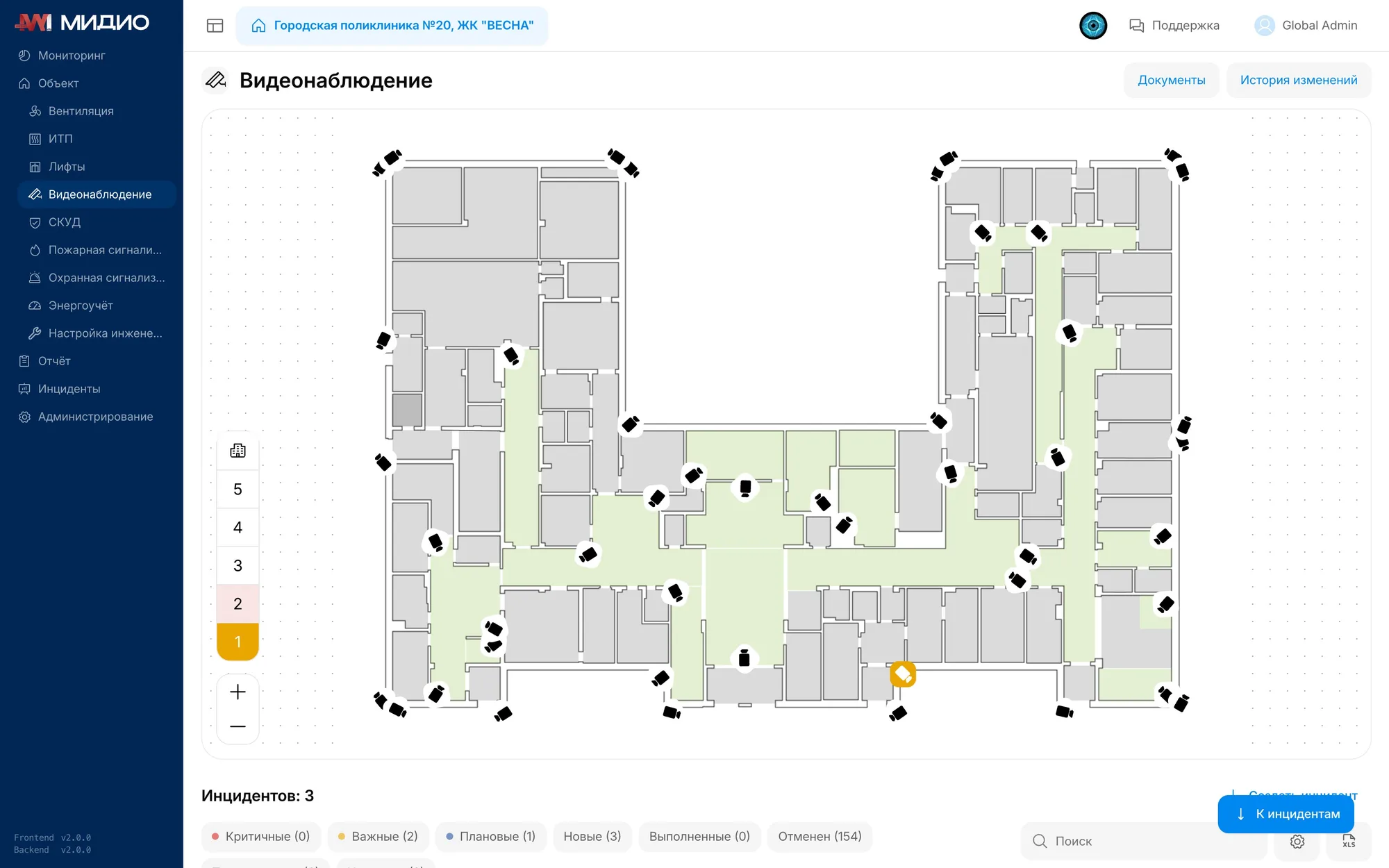

Видеонаблюдение — 99 камер MastrotaQ, которые МИДИО забирает через платформу «Интеллект X». Камеры лежат на тех же планах, что и остальные системы, и по каждой видно, онлайн она или потеряна.
Какое оборудование проинтегрировали
| Система | Оборудование |
|---|---|
| Пожарная сигнализация | «Рубеж», опрос через FireSec: ИП 212-64-R3 и ИПР 513-11ИКЗ-А-R3, 390 зон |
| Охранная сигнализация | «Рубеж»: ИО 40920-2, ИО 10220-2, ИО 32920-2, тревожные кнопки, 178 зон |
| Видеонаблюдение | MastrotaQ: NzrQ-CAM-DH и NzrQ-CAM-OH, 99 камер, платформа «Интеллект X» |
| Вентиляция | Airway, 65 установок |
| СКУД | MastrotaQ NzrQ-ACMS-CON, 63 точки прохода |
| ИТП | Контроллеры Segnetics: отопление, ГВС, вентиляция |
| Энергоучёт | «Меркурий», «Термотроник ТВ7-М», «Пульсар М» |
| Лифты | «Лифт-Комплекс ДС», диспетчерский комплекс «Обь» |
Своего оборудования мы не продаём: берём то, что стоит на объекте, и доводим до состояния, когда оно отдаёт данные наружу.
Результат
Восемь систем и 810 точек в одной диспетчерской. Поликлиника в эксплуатации и работает в МИДИО сейчас: инциденты заводятся автоматически, сроки и ответственные видны по каждому.
