Задача
Ледовый дворец в районном центре. Кроме обычных для социального объекта систем здесь холодильные машины катка — оборудование, которое чаще всего живёт отдельно от диспетчеризации и видно только на месте.
Решение
Подключили к АИС МИДИО семь систем, включая холод. Диспетчер видит состояние катка на том же экране, что и вентиляцию, ИТП и сигнализацию.

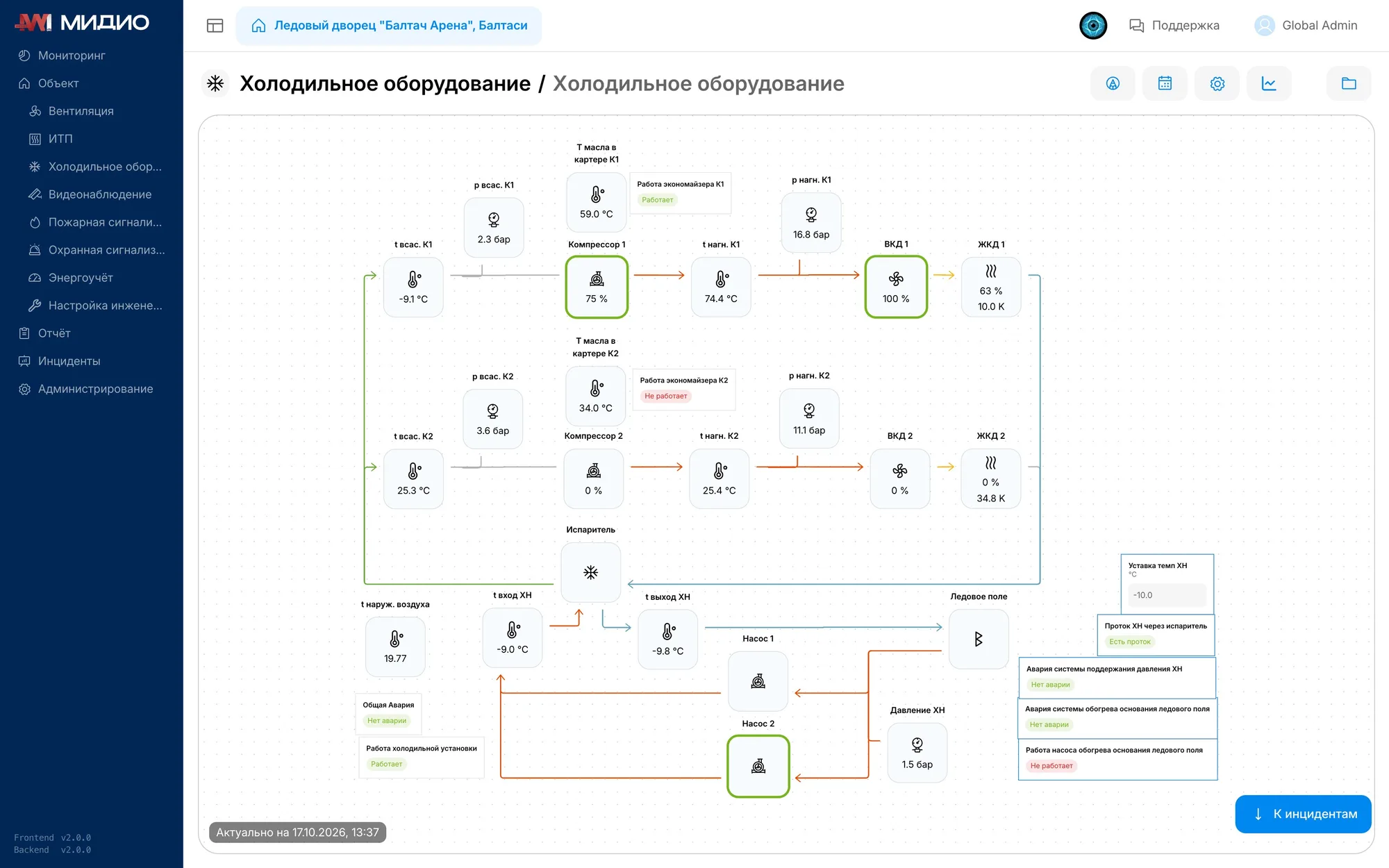

По холодильной установке в систему заведено то, по чему судят о её состоянии: загрузка обоих компрессоров, давления всасывания и нагнетания, температура масла в картере, работа экономайзеров, конденсаторы, испаритель, температуры хладоносителя на входе и выходе, его давление и проток, уставка температуры.
Отдельно отслеживаются аварии, которых на обычном объекте просто нет: поддержание давления хладоносителя и обогрев основания ледового поля. Без обогрева основание промерзает, и это дорого.
Остальные системы — стандартный набор: вентиляция, ИТП, видеонаблюдение, пожарная и охранная сигнализация, энергоучёт.
Типовые проблемы, которые всплывают после подключения:
- вентиляционная установка стоит в аварии по защите от замерзания и не перезапускается;
- приходит сигнал загрязнения фильтра, а замена по регламенту не сделана;
- завышенная температура обратки в ИТП: перетоп и вопросы от теплоснабжающей организации;
- насосы не чередуются, вся наработка уходит на один;
- зона сигнализации в неисправности из-за обрыва шлейфа, и так неделями.
Какое оборудование проинтегрировали
| Система | Оборудование |
|---|---|
| Пожарная сигнализация | «Болид»: ДИП-34А, С2000-ИПДЛ, ИПР 513-3АМ, С2000-ИПГ, С2000-ИП-03, 182 зоны |
| Охранная сигнализация | «Болид»: совмещённые извещатели и С2000-ИК, 33 зоны |
| Вентиляция | Airway, 18 установок |
| Видеонаблюдение | LTV: LTV-2CNB80-M2812 и LTV-2CND80-M2812, 9 камер |
| ИТП | Контроллеры ОВЕН |
| Холодильное оборудование | холодильная машина и утилизация тепла катка |
| Энергоучёт | «Меркурий», «Термотроник ТВ7-М», «Пульсар М» |
Своего оборудования мы не продаём: берём то, что стоит на объекте, и доводим до состояния, когда оно отдаёт данные наружу.
Результат
Семь систем и 251 точка в одной диспетчерской, включая холод катка. С момента запуска отработано 174 инцидента.
